Спецификации
Circular Boom

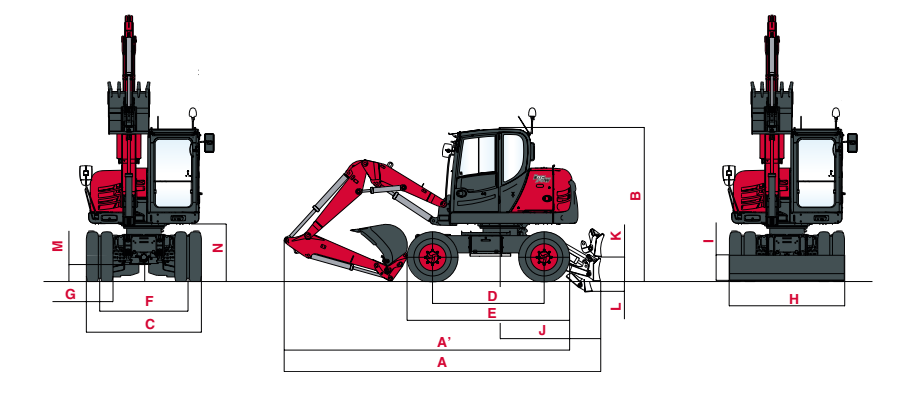

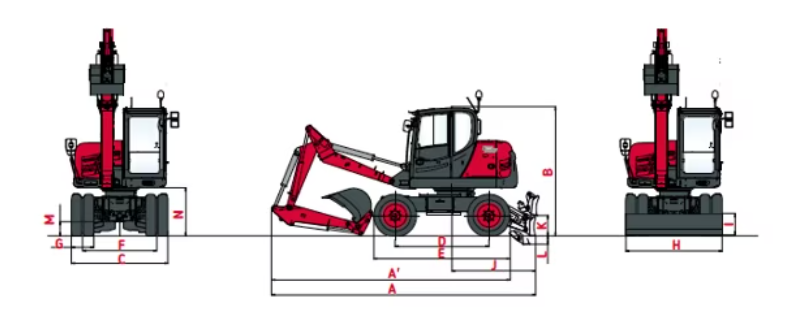

[B] Обща височина: 2 935 mm
[C] Обща ширина: 2 190 mm
[D] Междуосие: 2 125 mm
[E] Дължина на ходовата част: 3 095 mm
[F] Лейн: 1 682 mm
[G] Ширина на коловоза: 508 mm
[H] Обща ширина на острието: 1 990 mm
[I] Обща височина на острието: 452 mm
[J] Разстояние на острието: 1 915 mm
[K] Максимална височина на острието над земята: 465 mm
[L] Максимална дълбочина на спускане на острието: 200 mm
[M] Минимален пътен просвет: 325 mm

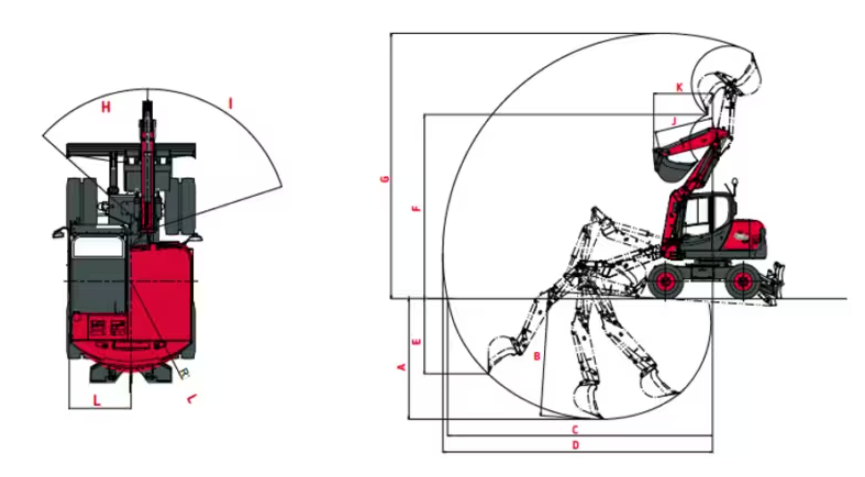

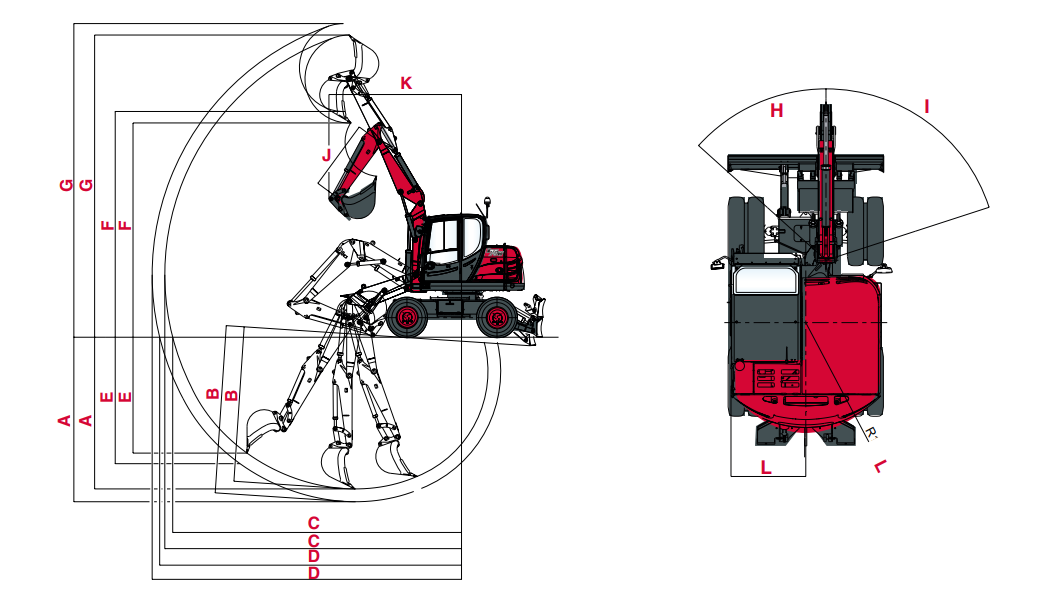

[B] Максимална дълбочина на копаене - спуснато острие: 3 430 mm
[C] Максимален обхват на копаене на земята: 7 290 mm
[D] Максимален обхват на копаене: 7 420 mm
[E] Максимална вертикална стена: 2 070 mm
[F] Максимална височина на разтоварване: 5 050 mm
[G] Максимална височина на косене: 7 290 mm
[H] Основата на люлеещата се стрела е наляво: 48°
[I] Основата на стрелата се люлее надясно: 72°
[J] Дължина на ръката: 1 600 mm
[K] Минимален радиус на предно завъртане: 1 610 mm
[L] Минимален радиус на предно завъртане с люлеене на стрелата: 1 480 mm
Тегло
Транспортно тегло: 5925 x 2190 x 2935 mm
Работно тегло: 7600 kg
Работни данни
Сила на копаене (рамо): 38 kN
Сила на копаене (кофа): 30 kN
Скорост на въртене: 0-10 rpm
Двигател
Тип: Yanmar 4TNV98CT с DPF филтър
Гориво: Дизел
Нетна мощност: 53.7 kW / 75 hp при 2100 rpm
Брутна мощност: Няма данни
Изместване: 3319 cm³
Максимален въртящ момент: 308 N.m. при 1365 rpm
Стартер: 12V / 3 kW
Батерия: 12 V – 105 Ah
Алтернатор: 14 V – 80 A
Хидравлична система
Работна помпа: Аксиално-бутална помпа с променлив капацитет, регулиране на дебита и изключване на налягането. 2-кръгова хидравлична система.
Максимален дебит: 132 l/min
Работно налягане за задвижващата хидравлика: 420 bar
Резервоар за хидравлично масло: 60 l
Ходова част
Предни оси: Осцилиращ планетарен задвижващ мост
Задни оси: Твърд планетарен задвижващ мост
Гуми (стандартни): 8.25-20, двойни гуми 12 PR
Скорост на движение: 0-36 km/h
Ниво на звука: (LWA) 99 dB (A) / (LpA) 74 dB (A)
TPA Boom
[B] Обща височина: 2 935 mm
[C] Обща ширина: 2 190 mm
[D] Междуосие: 2 125 mm
[E] Дължина на ходовата част: 3 095 mm
[F] Лейн: 1 682 mm
[G] Ширина на коловоза: 508 mm
[H] Обща ширина на острието: 1 990 mm
[I] Обща височина на острието: 452 mm
[J] Разстояние на острието: 1 915 mm
[K] Максимална височина на острието над земята: 465 mm
[L] Максимална дълбочина на спускане на острието: 200 mm
[M] Минимален пътен просвет: 325 mm
[B] Максимална дълбочина на копаене - спуснато острие: 3 650 /*3 960 mm
[C] Максимален обхват на копаене на земята: 6 810 /*7 100 mm
[D] Максимален обхват на копаене: 7 120 /*7 300 mm
[E] Максимална вертикална стена: 2 740 /*2 990 mm
[F] Максимална височина на разтоварване: 5 060 /*5 050 mm
[G] Максимална височина на косене: 7 130 /*7 400 mm
[H] Основата на люлеещата се стрела е наляво: 48°
[I] Основата на стрелата се люлее надясно: 72°
[J] Дължина на ръката: 1 650 /*1 950 mm
[K] Минимален радиус на предно завъртане: 3 130 mm
[L] Минимален радиус на предно завъртане с люлеене на стрелата: 1 480 mm
*Щифт за източване 2 350 mm
Транспортно тегло: 5925 x 2190 x 2935 mm
Работно тегло: 7200 kg
Работни данни
Сила на копаене (рамо): 38 kN
Сила на копаене (кофа): 30 kN
Скорост на въртене: 0-10 rpm
Двигател
Тип: Yanmar 4TNV98CT с DPF филтър
Гориво: Дизел
Нетна мощност: 53.7 kW / 75 hp при 2100 rpm
Изместване: 3319 cm³
Максимален въртящ момент: 308 N.m. при 1365 rpm
Стартер: 12V / 3 kW
Батерия: 12 V – 105 Ah
Алтернатор: 14 V – 80 A
Хидравлична система
Работна помпа: Аксиално-бутална помпа с променлив капацитет, регулиране на дебита и изключване на налягането. 2-кръгова хидравлична система.
Максимален дебит: 132 l/min
Работно налягане за задвижващата хидравлика: 420 bar
Резервоар за хидравлично масло: 60 l
Ходова част
Предни оси: Осцилиращ планетарен задвижващ мост
Задни оси: Твърд планетарен задвижващ мост
Гуми (стандартни): 8.25-20, двойни гуми 12 PR
Скорост на движение: 0-36 km/h
Ниво на звука: (LWA) 99 dB (A) / (LpA) 74 dB (A)

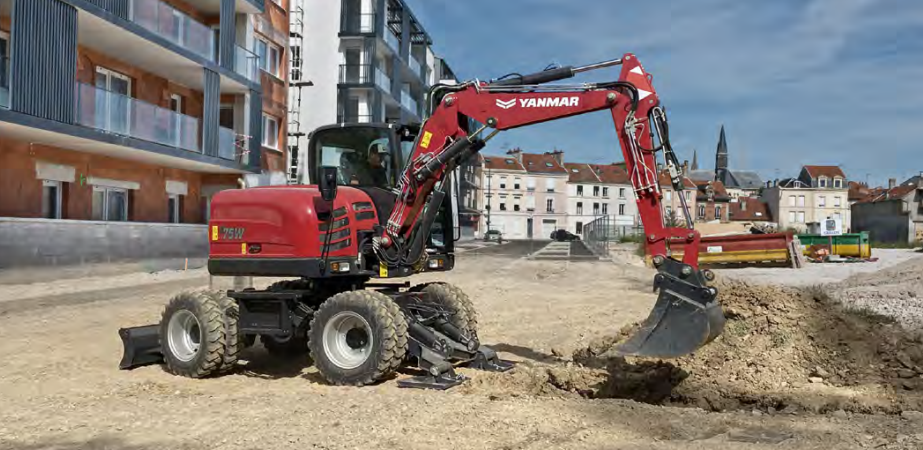

Изключително производство

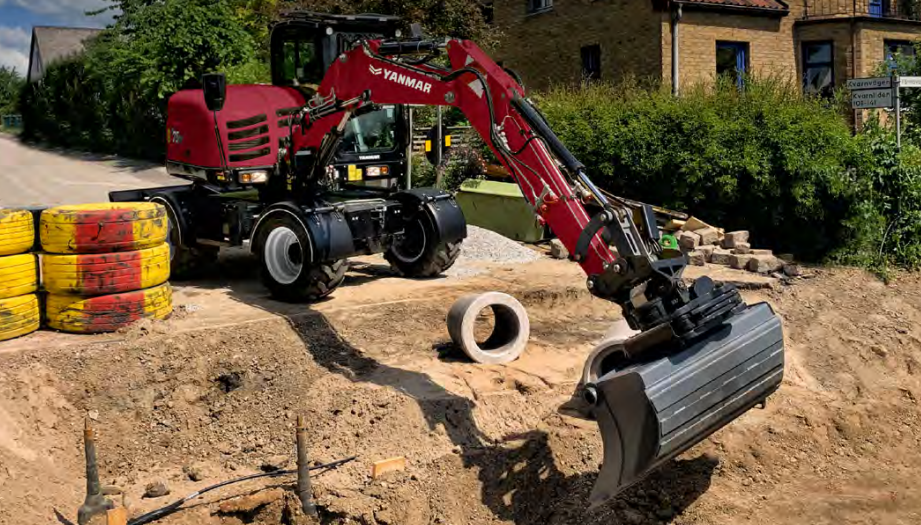

Изкопните работи, полагането на тръби и земните работи в тесни градски терени могат да бъдат трудни, но не и с колесния багер Yanmar B75W. Това е ултракомпактна машина, която предлага дълбочина на копаене от 3500 mm (стрела TPA), сила на копаене от 38 000 N (на ръба на кофата), обхват от 6990 mm (стрела TPA) и височина на разтоварване от 5050 mm (стрела TPA). Тези водещи в класа си показатели са идеални за градски строителни обекти, проекти за строителство на магистрали и озеленяване.
Скорост и мобилност
Преместването от една работа на друга може да бъде скъпа и понякога сложна операция. С B75W обаче получавате максимална скорост от 36 km/h, система за променливо задвижване, нисък разход на гориво и удобна кабина, така че преместването на обекти е без усилие. Освен това е безопасно благодарение на нашето хидростатично задвижване, което работи като допълнителна спирачна система, и е удоволствие за шофиране с допълнителния педал на газта за деликатни движения на машината.
Стабилност
Стабилността ви дава увереност и ви прави по-продуктивни. С B75W получавате водеща в класа си стабилност. Тя се проявява в уникалния дизайн на осите (с ъгъл на махалото от 14°), в минималното люлеене на задната част, в странично монтирания двигател и в ниския център на тежестта. Това важи особено за работа с кран, дори когато стрелата е напълно разгъната.

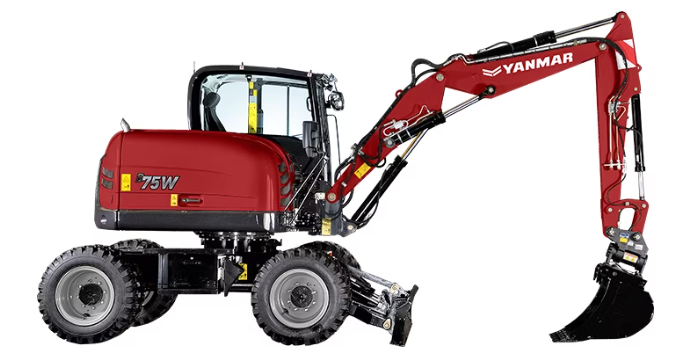

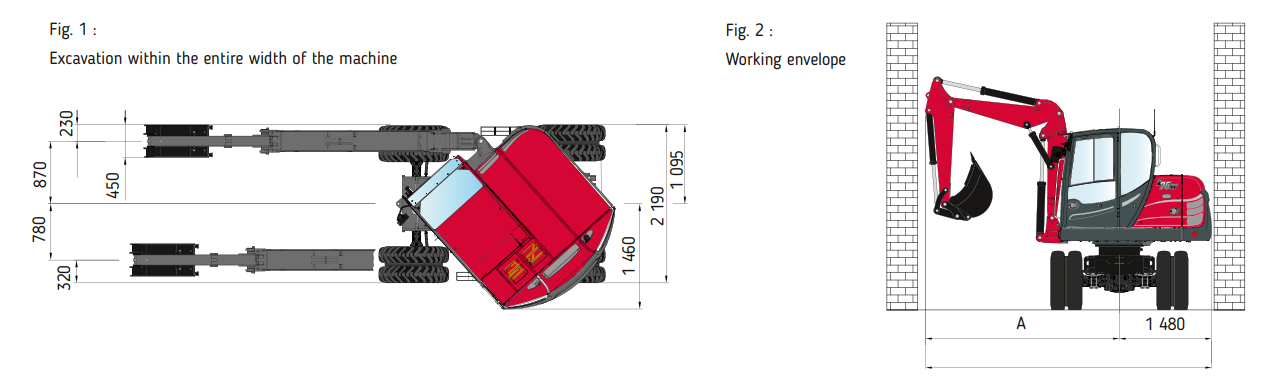

Две опции за стрела за намален радиус на завъртане
B75W се предлага стандартно с двукомпонентна съчленена стрела за отлична маневреност и гъвкаво съчленение. Можете да разширите радиуса на изкоп с опционална по-дълга лостова рама (1950 mm). При работа на градски терени обаче ще ви е необходим тесен радиус на завъртане, за да избегнете удари в препятствия. Ето защо можем да оборудваме B75W и с кръгла стрела, която намалява предния радиус на завъртане с 46%. Резултатът е нисък радиус на завиване от само 2960 mm, почти наполовина от този на конкурентните машини. И с двете опции можете да бъдете по-ефективни и продуктивни.

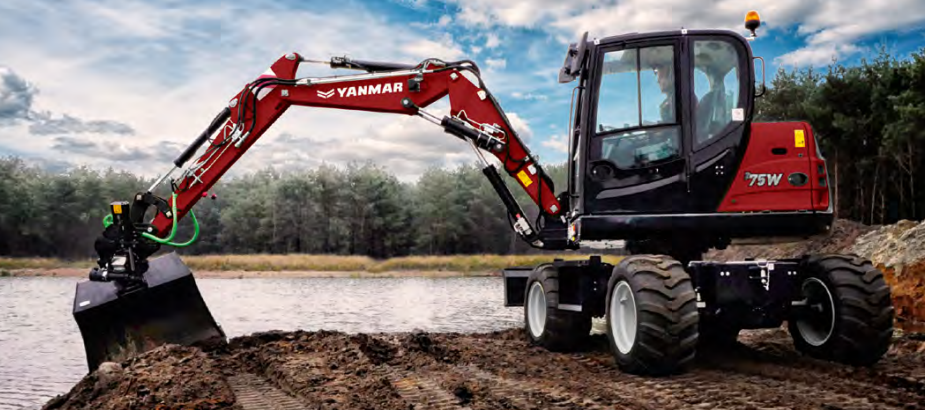

Успех на всякакъв терен
B75W може да се справи с всякакви неблагоприятни метеорологични условия или труден терен, благодарение на иновативния дизайн и водещия в класа си пътен просвет от 420 mm.
Три режима на управление
Като допълнителна екстра, имате избор от три режима на управление, което улеснява живота ви, независимо дали шофирате до следващата работа, работите на тесни строителни площадки или се налага да се движите странично. Предното управление е идеално за редовно шофиране, управлението на всички колела ви осигурява малък радиус на завиване, а рачешкото управление предлага паралелно движение. Можете дори да изберете перфектните гуми за вашите нужди: единични (намаляване на ширината на машината до 1985 mm), ниско налягане, двойни или широки.

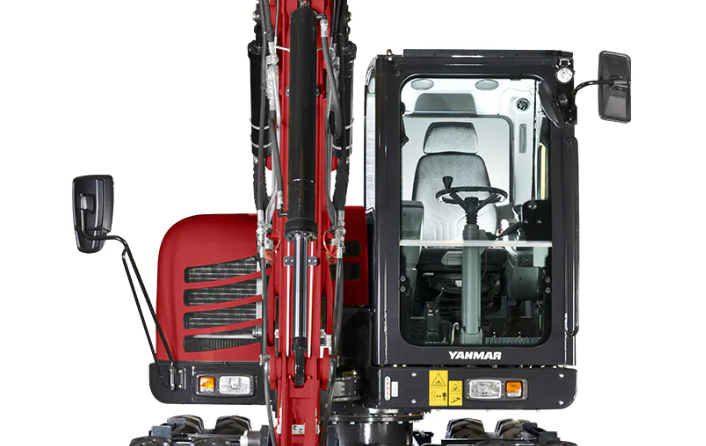

Ергономичен дизайн

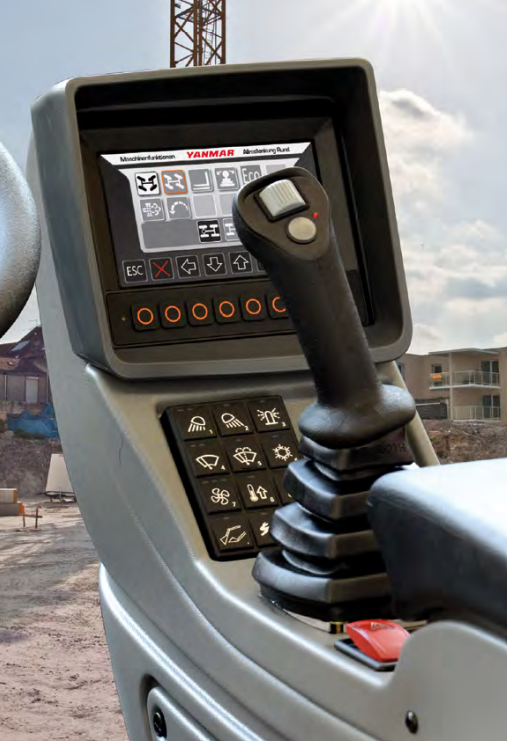

Когато се чувствате комфортно, сте по-продуктивни и по-малко стресирани. Ето защо твърдо поставихме оператора на първо място при B75W. Кабината е просторна и удобна, с напълно регулируема конзола на седалката, която се движи независимо. Централният дисплей с данни е удоволствие за използване, имитирайки смартфона с неговия вид на плочки. Ще получите изчерпателна системна информация с един поглед на седем-инчов антирефлексен екран, който служи и като монитор за камерата за заден ход на B75W.

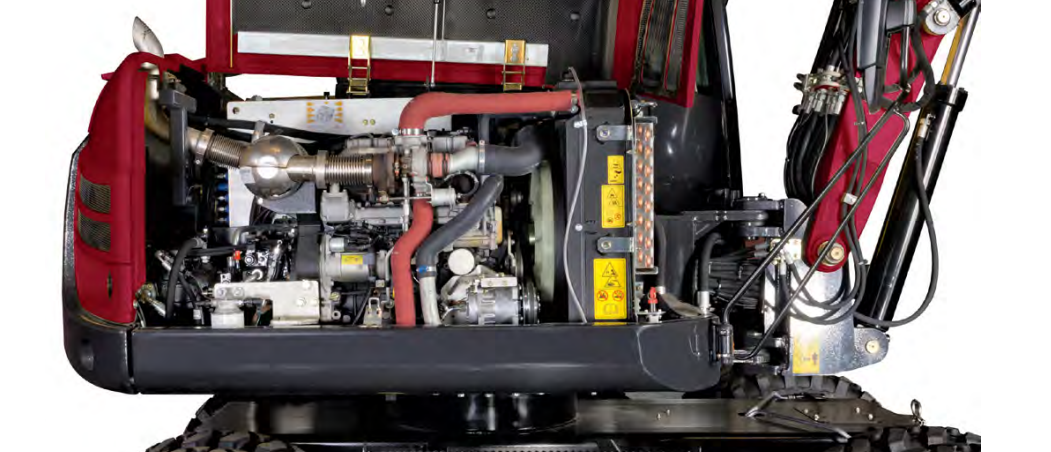

Съвременен двигател
Какъв трябва да бъде един двигател? Ефективен по отношение на горивото? Екологичен? Добър по производителност? Най-новият четирицилиндров турбодизелов двигател Yanmar 4TNV98CT е всичко това. Той се предлага стандартно с охладен EGR и DPF филтър и е напълно съвместим със законодателството на ЕС за емисиите Stage V. Ще получите водеща в класа си производителност от технологията common-rail с директно впръскване, а опционалното автоматично намаляване на скоростта, което автоматично се настройва към правилното спирачно налягане, ви дава твърд контрол.
Интелигентна система за управление
Представете си, че можете да съобразите мощността на багера с точната задача, която извършвате. Това можете да направите с операционната система Smart Control на B75W. Тя увеличава максимално производителността, оптимизира времената за цикли и гарантира изключителна производителност.
Управляема поддръжка
Обслужването може да означава престой. Но ние направихме поддръжката на B75W лесна за управление. Това означава интегриране на сервизна лента, съдържаща централната електрическа инсталация, в основното сервизно отделение. Това означава предлагане на достъп от нивото на земята до релета и предпазители. Това означава възможност за отваряне на сервизната врата без инструменти и интегриране на разтегателна стълба. Това означава липса на накланяне, като всички хидравлични компоненти са разположени под кабината. А с диагностичния инструмент SmartAssist-Direct на Yanmar, инженерът автоматично получава информация за поддръжка и подробна диагностика на неизправности.
Оборудване
- Пътуване с кола
- Предно булдозерно острие, 2200 mm
- Превключване на волана в случай на работа с нож
- Задно опорно острие
- Плаващо положение на предното булдозерно острие
- Задни аутригерни плочи, гумирани, осцилиращи
- Капак за опорни цилиндри
- 2 части стрела, дълго рамо (+ 300 mm)
- Допълнителна противотежест (+110 kg)
- Пропорционален 4-ти контур
- Хидравлична инсталация за система за бързо закрепване
- Автоматичен празен ход
- Биоразградимо хидравлично масло
- Осигуряване на хидравлично масло
- Пакет LED осветление
- LED пакет за осветление
- LED работна светлина, монтирана на стрелата
- LED въртящ се маяк, прикрепяем, жълт
Комфорт
- Плъзгащ се прозорец от дясната страна
- Превключвател на A/B контролни модели
- Превключване на предното острие на булдозера чрез превключвател
- Превключване на управлението на кофата в случай на работа с мотокар
- Пакет „Комфорт“
- Климатизация
- Независим от двигателя дизелов отоплител с циркулация на свеж въздух и таймер
- Премиум седалка MSG 95
- Предпазител за преден прозорец
- Подходяща облегалка за глава
- Външно огледало за обратно виждане, отопляемо
- Електрическа помпа за зареждане с гориво с автоматично изключване
- Хладилна кутия
- Допълнителна кутия за инструменти
- Централно гресиране
Безопасност
- Допълнителен комплект клапани за предпазване от скъсване на маркучи/задържане на товара за стрела TPA, цилиндър на кофата
- Пакет за безопасност: устройство против кражба (кодиран ключ), аларма за пътуване, пожарогасител 2 kg
- Предпазител за прозорец на покрива
- Пожарогасител
- Устройство против кражба
- Електронно устройство против кражба, управление с клавиатура
- Аларма за пътуване
- Заключване за транспортиране с хващане / тръбопровод
- Държач за регистрационен номер с осветление
- Комплект за съответствие
- Автоматично изключване на двигателя
- Одобрение от „TÜV“ (Германия)
- Специални гуми
- Специална боя
