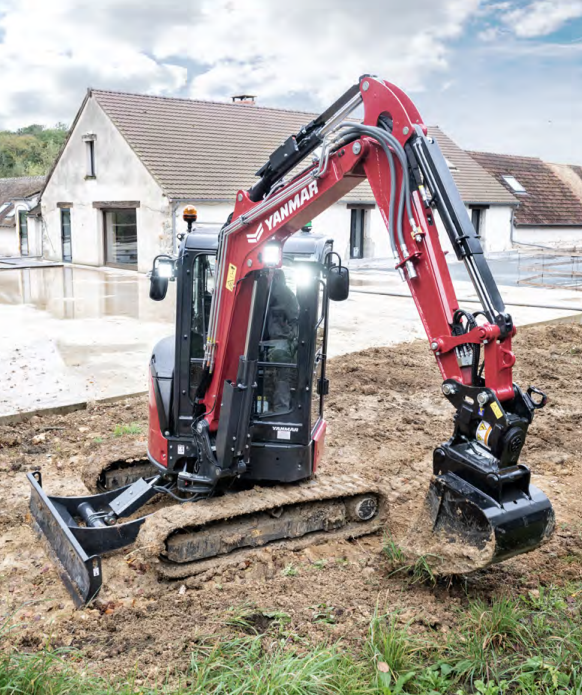

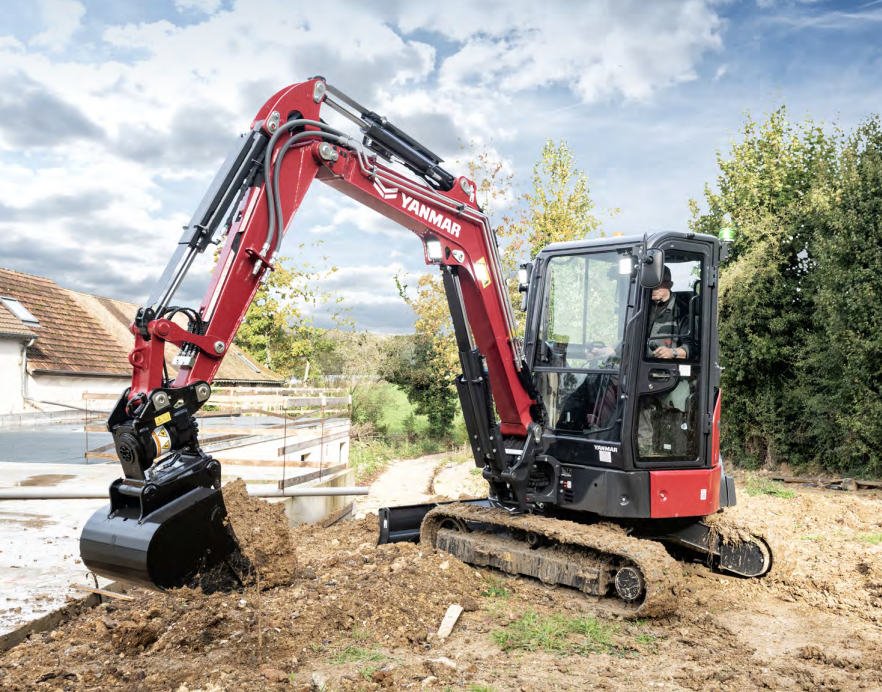

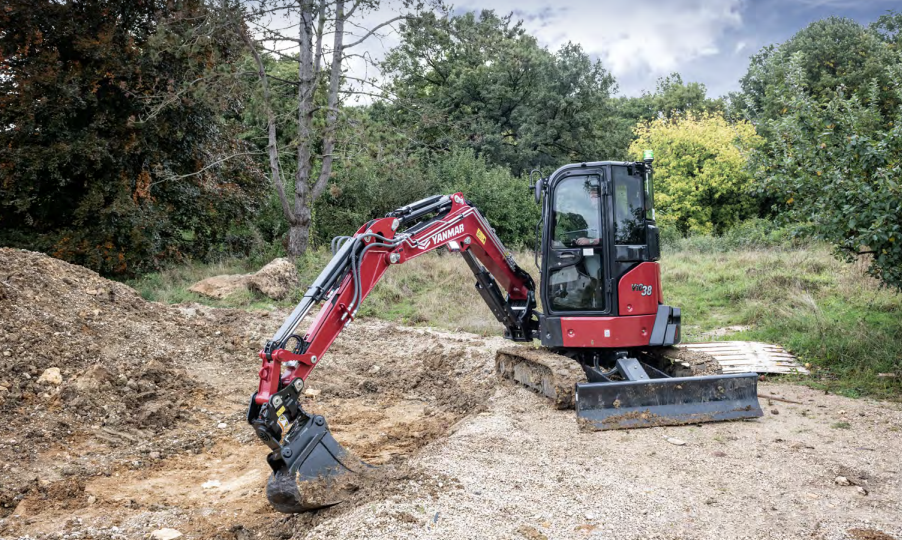

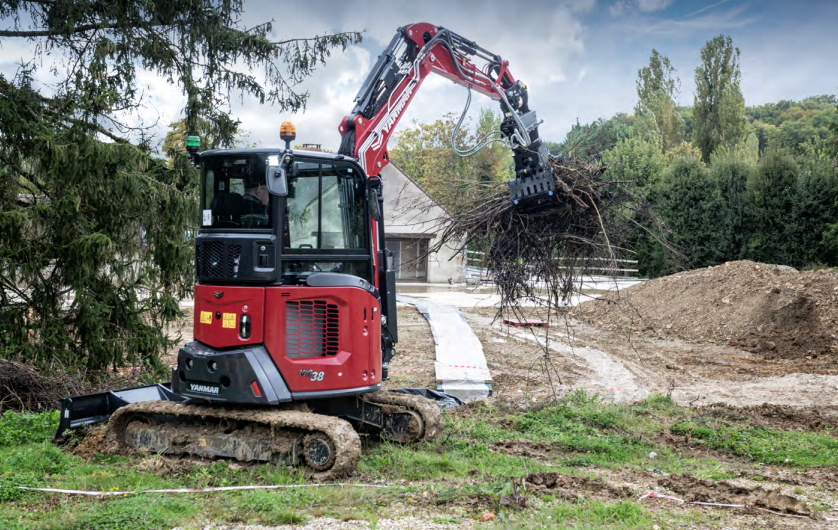

Мини-багерът ViO38-7 е с истински дизайн с нулево завъртане на задната част, което позволява пълно завъртане в рамките на ширината на гъсеничния му ход за максимална безопасност. Компактната му дължина подобрява маневреността и транспортируемостта, идеален за тесни среди.
Спецификации
Тегло
Транспортно тегло: 3405 kg (сенник) / 3530 kg (кабина)
Работно тегло: 3585 kg (сенник) / 3710 kg (кабина)
Двигател
Тип: 3TNV88-ESBV2
Гориво: Дизел
Нетна мощност: 18.5 kW / 24.8 hp / 2200 rpm
Брутна мощност: 18.9 kW / 25.3 hp / 2200 rpm
Изместване: 1642 cm³
Максимален въртящ момент: 85.5 - 94.5 N.m. при 1320 rpm
Стартер: 12 V – 1.7 kW
Батерия: 12 V – 55 Ah
Алтернатор: 12 V – 55 A
Хидравлична система
Максимално налягане: 221 bar
Работна помпа: 1 двойна бутална помпа с променлив работен обем / 1 зъбна помпа / 1 зъбна помпа
Максимален поток: 2 x 37.9 l/min ; 26.7 l/min ; 10.04 l/min
Хидравличен резервоар: 30.2 l
Производителност
Скорост на движение: 2.6 - 4.5 km/h
Скорост на въртене: 9.2 rpm
Сила на копаене (рамо): 20.8 / 18.9 kN (късо рамо/дълго рамо)
Сила на копаене (кофа): 32.8 kN
Сила на сцепление: 30 kN
Ниво на шум (2000/14/CE & 2005/88/CE): Lwa: 93 dBA / Lpag: 79 dBA
Ходова част
Брой горни ролки: 1
Брой долни ролки: 4
Система за опъване на веригите: Регулатор на греста
Капацитет
Резервоар за гориво: 44 l
Охлаждаща течност: 4.2 l
Моторно масло: 6.5 l
Хидравлична верига (включително хидравличен резервоар): 53.9 l
Хидравличен резервоар: 30.2 l

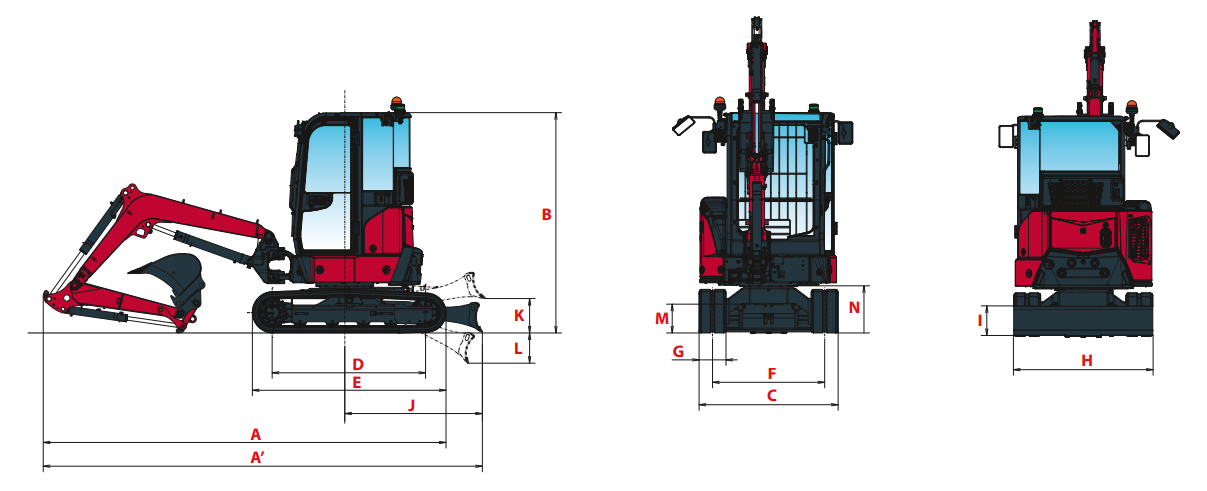

[B] Обща височина: 2 460 mm
[C] Обща ширина: 1 740 mm
[D] Дължина на релсата на земята: 1 710 mm
[E] Дължина на ходовата част: 2 160 mm
[F] Лейн: 1 440 mm
[G] Ширина на коловоза: 300 mm
[H] Обща ширина на острието: 1 740 mm
[I] Обща височина на острието: 385 mm
[J] Разстояние на острието: 1 685 mm
[K] Максимална височина на острието над земята: 435 mm
[L] Максимална дълбочина на спускане на острието: 370 mm
[M] Минимален пътен просвет под долната: 325 mm

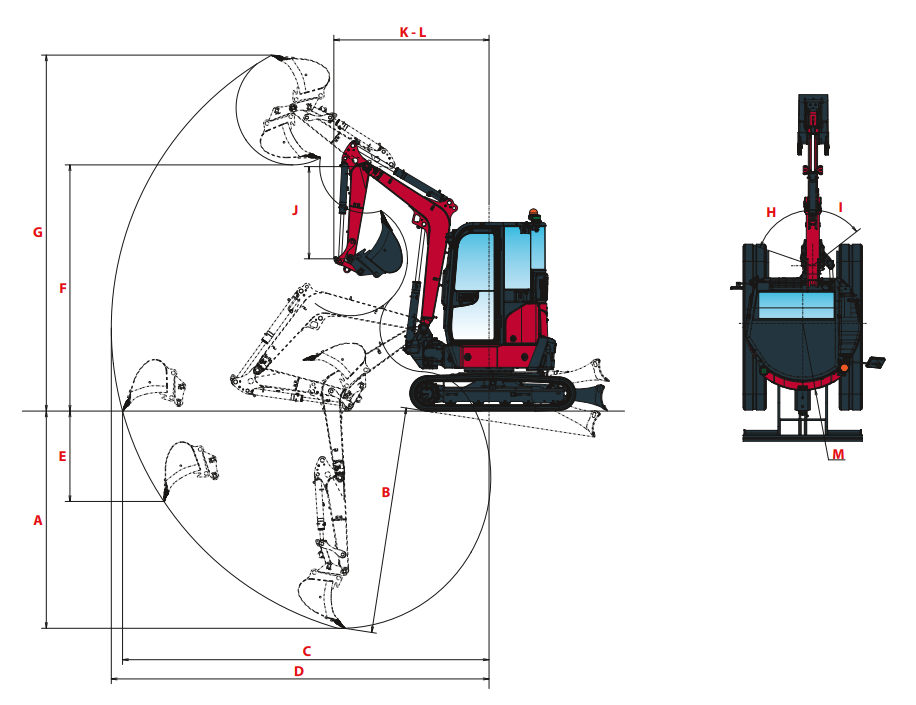

[B] Максимална дълбочина на копаене - спуснато острие: 3 290 / 3 535 mm (С дълго рамо)
[C] Максимален обхват на копаене на земята: 5 150 / 5 395 mm (С дълго рамо)
[D] Максимален обхват на копаене: 5 285 / 5 525 mm (С дълго рамо)
[E] Максимална вертикална стена: 1 325 / 1 565 mm (С дълго рамо)
[F] Максимална височина на разтоварване: 3 600 / 3 775 mm (С дълго рамо)
[G] Максимална височина на рязане: 5 025 / 5 215 mm (С дълго рамо)
[H] Основата на стрелата се люлее наляво: 71°
[I] Основата на стрелата се люлее надясно: 52°
[J] Дължина на ръката: 1 370 / 1 620 mm (С дълго рамо)
[K] Минимален радиус на предно завъртане: 1 985 / 2 055 mm (С дълго рамо)
[L] Минимален радиус на предно завъртане с люлеене на стрелата: 1 130 / 1 150 mm (С дълго рамо)
[M] Радиус на завиване отзад: 870 mm
Интелигентно и компактно решение
Мини багерът ViO38-7 се откроява с иновативния си дизайн ViO на Yanmar, който гарантира, че нито противотежестта, нито предната част на горната рама не излизат извън ширината на коловоза. Това води до изключително малък радиус на завиване, което го прави идеален за ограничени пространства. Подобреното люлеене на стрелата повишава както гъвкавостта, така и компактността, позволявайки по-добър работен обхват. Тази уникална философия на дизайна увеличава максимално маневреността, без да се прави компромис със стабилността, осигурявайки превъзходна производителност в тесни пространства.
Изключителен комфорт за оператора

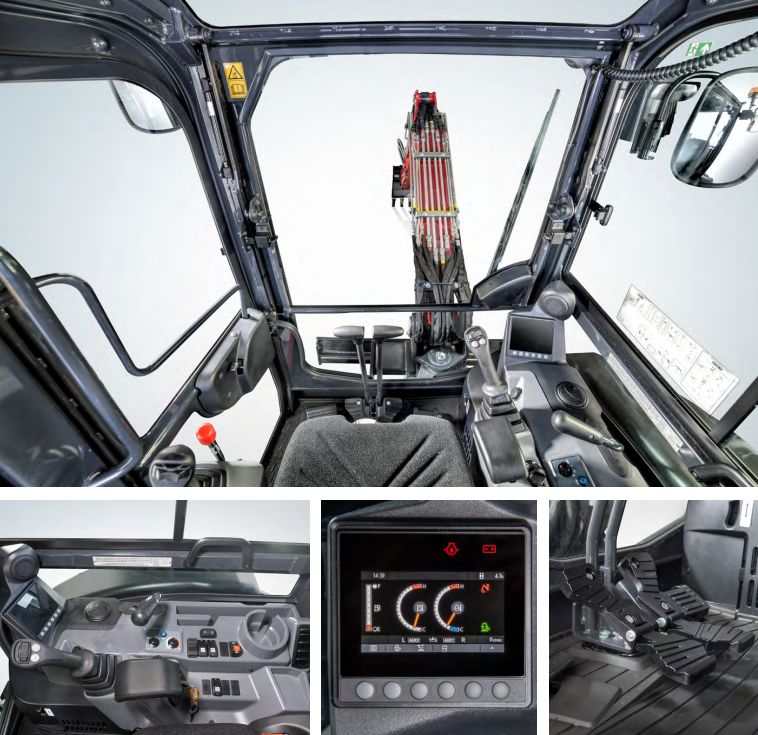

Мини багерът ViO38-7 е проектиран с оператора на първо място, за да осигури несравнима лекота и производителност. Просторната кабина осигурява увеличено пространство за краката и ергономично разположение, което гарантира, че контролите и превключвателите са лесно достъпни, което повишава както удобството, така и безопасността на оператора. ViO38-7 разполага с чисто нов 4,3-инчов цветен дисплей, включително настройки на спомагателните вериги за до пет прикачни устройства, осигуряващи лесно и интуитивно управление. Удобният джойстик и зоната с бутони, която включва превключвател за високоскоростно движение, са проектирани за лесна употреба и подобрена оперативна ефективност. По-ергономичните педали за движение допълнително подобряват маневрирането на машината.
Модерна технология и подобрена производителност
ViO38-7 се задвижва от двигател 3TNV88-ESBV2 на Yanmar, осигуряващ мощност 18,5 kW при 2200 rpm. Този усъвършенстван двигател съчетава горивна ефективност и ниски емисии, отразявайки ангажимента на Yanmar към екологична устойчивост. Ключовите характеристики включват ECU, който оптимизира оборотите въз основа на въртящия момент за икономия на гориво, система за автоматично намаляване на оборотите на двигателя, която намалява оборотите на двигателя, когато хидравличната система е на празен ход в продължение на 4 секунди, и еко-режим, който намалява оборотите на двигателя с 300 rpm, за да подобри допълнително горивната ефективност.
Безопасност
Кабината ViO38-7 е проектирана с мисъл за безопасността, отговаряйки на стандартите ROPS (Roll-Over Protective Structure - Защитна конструкция при преобръщане) и FOPS (Falling Object Protective Structure - Защитна конструкция от падащи предмети) ниво 1. Това гарантира, че операторът е добре защитен при различни работни условия, повишавайки безопасността на работната площадка.
ViO38-7 предлага изключителна защита за цилиндрите на острието, стрелата и рамото. Всяка тръба и прът на цилиндъра са защитени от издръжлива пружинна стоманена плоча, което значително намалява разходите за поддръжка и удължава живота на машината.
Лесна поддръжка

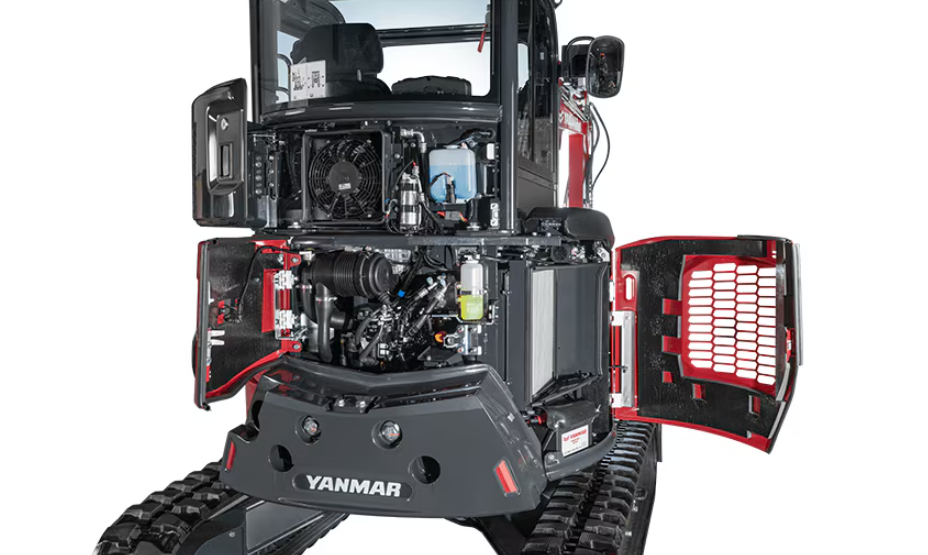

Машината е проектирана за безпроблемна поддръжка. Капакът на двигателя и десният страничен капак се отварят лесно, осигурявайки широк достъп до основни компоненти като въздушен филтър, компресор, радиатор, батерия и резервоар за гориво. Свалящите се странични панели и подът на кабината предлагат удобен достъп до хидравличните части. Плоската постелка опростява почистването.
Опции
Оборудване
- Програмируемо автоматично изключване на двигателя
- Сензор за разделяне на гориво/вода с предупреждение в операторското пространство
- Стоманени верижни машини
- Гумени подложки за стоманени верижки
- Независима хидравлична захранваща линия за функция на накланяне (отклонение от AUX1)
- Дренажна линия
- Късо рамо (1370 mm)
- Хидравлични линии AUX1 и AUX2 с пропорционално управление и удължаване до края на рамото
- Верига с кофа с мида
- Захранваща линия за хидравлична бърза смяна (150 bar)
- Бързи конектори
- Допълнителна противотежест (+160 kg) – 85 мм заден надвес
- Био масло
- 2 предни LED работни светлини (кабина и сенник)
- 1 задна LED работна светлина + 1 LED мигаща сигнална лампа с възможност за включване (кабина и навес)
- 1 LED мигаща сигнална лампа с възможност за включване (кабина и тента)
- Светлинен маяк с магнитна основа.
Комфорт
- Климатизация
- Калъф за седалка Yanmar
- Радио
- Централно гресиране
- Скоба за носеща скоба на пистолет за мазнини (кабина и навес)
Безопасност
- Сензор за предпазен колан с предупреждение за оператора със или без зелена светлинна индикация
- FOPS I предна защита (кабина и тента)
- Свалящ се превключвател за изключване на батерията
- Решения против кражба на Yanmar: ПИН код за стартиране на двигателя на LCD панела или кодиран ключ за стартиране на двигателя
- Различни други решения против кражба
- Телематично решение SA-R3
- Аларма за пътуване (бипкане или бял шум)
