Спецификации

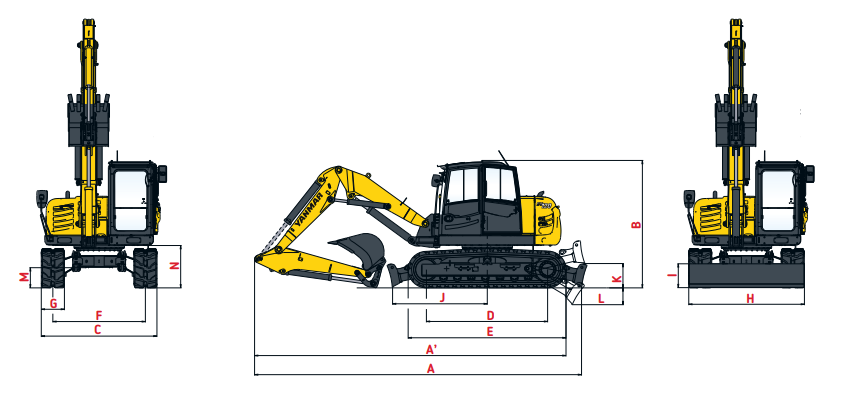

Monobloc Boom

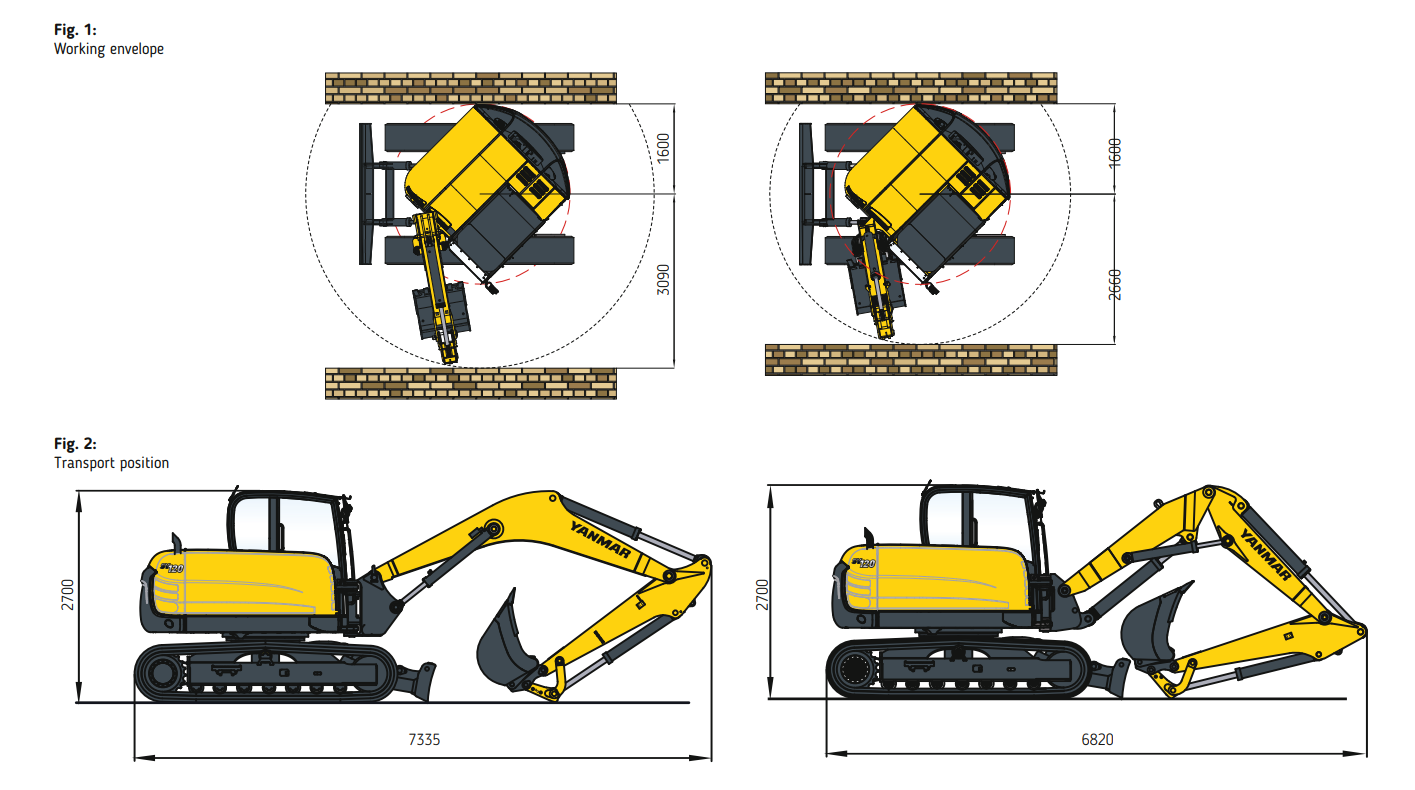

[A'] Обща дължина с острието отзад: 7 290 mm
[B] Обща височина: 2 750 mm
[C] Обща ширина: 2 500 mm
[D] Дължина на релсата на земята: 2 630 mm
[E] Дължина на ходовата част: 3 410 mm
[F] Лейн: 2 000 mm
[G] Ширина на коловоза: 500 mm
[H] Обща ширина на острието: 2 500 mm
[I] Обща височина на острието: 515 mm
[J] Разстояние на острието: 2 050 mm
[K] Максимална височина на острието над земята: 525 mm
[L] Максимална дълбочина на спускане на острието: 365 mm
[M] Минимален пътен просвет: 435 mm
[N] Минимален пътен просвет под противотежест: 925 mm

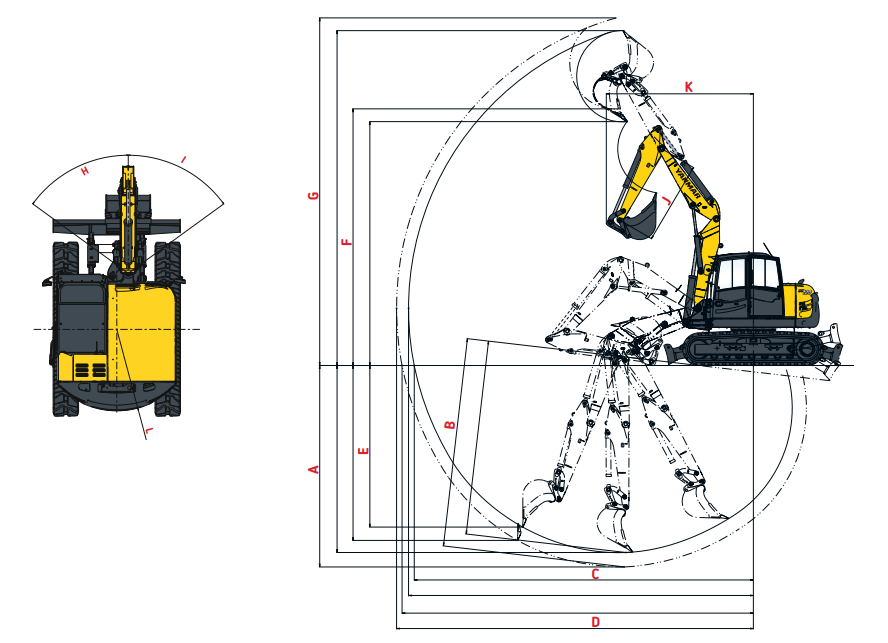

[B] Максимална дълбочина на копаене - спуснато острие: 4 560/4 910 mm
[C] Максимален обхват на копаене на земята: 7 780/8 110 mm
[D] Максимален обхват на копаене: 7 990/8 310 mm
[E] Максимална вертикална стена: 2 900/3 230 mm
[F] Максимална височина на разтоварване: 5 130/5 330 mm
[G] Максимална височина на косене: 7 230/7 230 mm
[H] Основата на люлеещата се стрела е наляво: 54°
[I] Основата на стрелата се люлее надясно: 54°
[J] Дължина на ръката: 2 000/2 350 mm
[K] Минимален радиус на предно завъртане: 3 215 mm
[L] Минимален радиус на предно завъртане с люлеене на стрелата: 1 600 mm
TPA Boom
[A'] Обща дължина с острието отзад: 6 730 mm
[B] Обща височина: 2 750 mm
[C] Обща ширина: 2 500 mm
[D] Дължина на релсата на земята: 2 630 mm
[E] Дължина на ходовата част: 3 410 mm
[F] Лейн: 2 000 mm
[G] Ширина на коловоза: 500 mm
[H] Обща ширина на острието: 2 500 mm
[I] Обща височина на острието: 515 mm
[J] Разстояние на острието: 2 050 mm
[K] Максимална височина на острието над земята: 525 mm
[L] Максимална дълбочина на спускане на острието: 365 mm
[M] Минимален пътен просвет: 435 mm
[N] Минимален пътен просвет под противотежест: 925 mm
[B] Максимална дълбочина на копаене - спуснато острие: 4 700/5 050 mm
[C] Максимален обхват на копаене на земята: 8 210/8 510 mm
[D] Максимален обхват на копаене: 8 300/8 650 mm
[E] Максимална вертикална стена: 3 910/4 230 mm
[F] Максимална височина на разтоварване: 5 800/6 100 mm
[G] Максимална височина на косене: 8 000/8 300 mm
[H] Основата на люлеещата се стрела е наляво: 54°
[I] Основата на стрелата се люлее надясно: 54°
[J] Дължина на ръката: 2 000/2 350 mm
[K] Минимален радиус на предно завъртане: 3 560 mm
[L] Минимален радиус на предно завъртане с люлеене на стрелата: 1 600 mm
Тегло
Транспортно тегло: 11 425 / 11 225 kg
Работно тегло: 11 500 / 11 300 kg
Двигател
Тип: Deutz, TCD 3.6 L4,
Гориво: Дизел
Нетна мощност: 85.0 kW / 116 hp при 2 000 rpm
Брутна мощност: Няма данни
Изместване: 3 600 cm³
Максимален въртящ момент: 400 N.m. при 1 600 rpm
Стартер: 12V / 4 kW
Батерия: 12 V – 135 Ah
Алтернатор: 14 V – 95 A
Хидравлична система
Максимално налягане: 250 bar
Работна помпа: Тройна зъбна помпа за всички позициониращи движения
Максимален поток: 38 + 38 + 38 l/min
Хидравличен резервоар: 230 l
Производителност
Скорост на движение: 2.7 / 5.4 km/h
Скорост на въртене: 10 rpm
Сила на копаене (рамо): 61.0 kN
Сила на копаене (кофа): 81.5 kN
Сила на сцепление: Няма данни
Ниво на шум (2000/14/CE & 2005/88/CE): 100 dB(A) / 71 dB(A) (LwA)
Резервоар за гориво: 185 l
Капацитет
Резервоар за гориво: 185 l
Хидравличен резервоар: 230 l
Резервоар за AdBlue: 10 l
Компактност

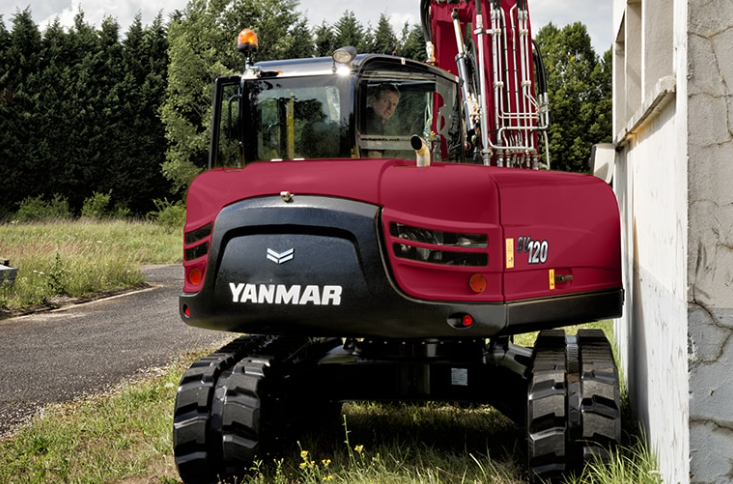

SV120 запълва разликата между мини и големи багери. Като машина с товароносимост от 11,3 до 12,5 тона, тя е също толкова способна, лесна за управление и комфортно оборудвана, колкото и по-големите си аналози. Тя се гордее и с всички предимства на компактния дизайн, включително къса задна част. Това я прави правилният избор за широк спектър от задачи, включително градски строителни обекти, пътно строителство и работа с обемисти и тежки материали.
Подобрена електронна мрежа

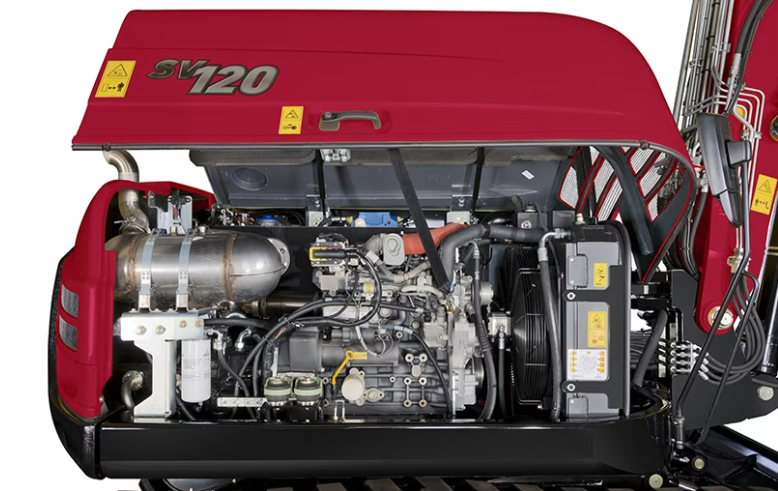

Миди багерът SV120 се задвижва от двигател, който отговаря на изискванията на EU Stage IV / EPA Tier 4 Final. Последващата обработка на отработените газове намалява замърсителите с до 90%, включително азотен оксид, въглеводороди и твърди частици. Постигаме това не с филтър за твърди частици, а чрез подобрена система за горене и впръскване и каталитичен конвертор за окисление на дизеловия двигател. Опционалната система за автоматично намаляване на скоростта означава, че в случай на неактивност двигателят превключва на празен ход, като по този начин пести гориво, намалява емисиите и понижава експлоатационните разходи.
Усъвършенствана хидравлика
Благодарение на четирите независими хидравлични вериги, SV120 увеличава гамата от инструменти, които може да използва. Хидравличната помпа осигурява дебит от приблизително 120 l/min за захранването им. Водачът управлява накланящо-ротационен механизъм с хидравлична система за бързо закрепване, както и хидравлично задвижван инструмент, като например сортиращ грайфер, асфалторез или роторна резачка. Управляващите вериги не си влияят взаимно, така че всички работни цикли и функции могат да се управляват едновременно и независимо. Благодарение на сервоусилвателите, работните цикли са плавни, комфортни и високопродуктивни.

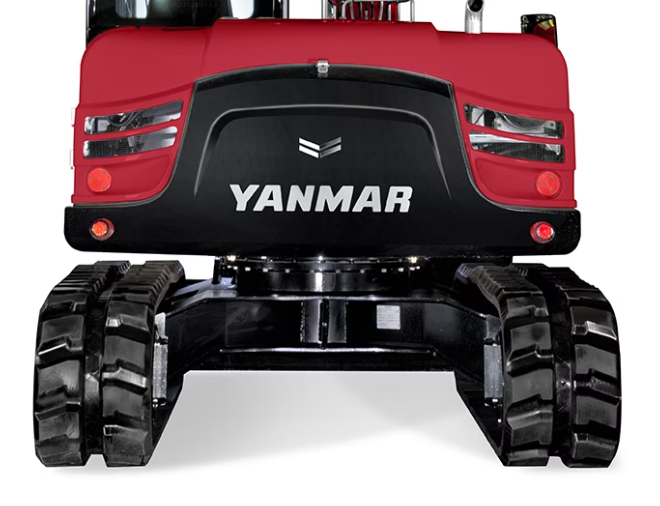

Иновативна ходова част

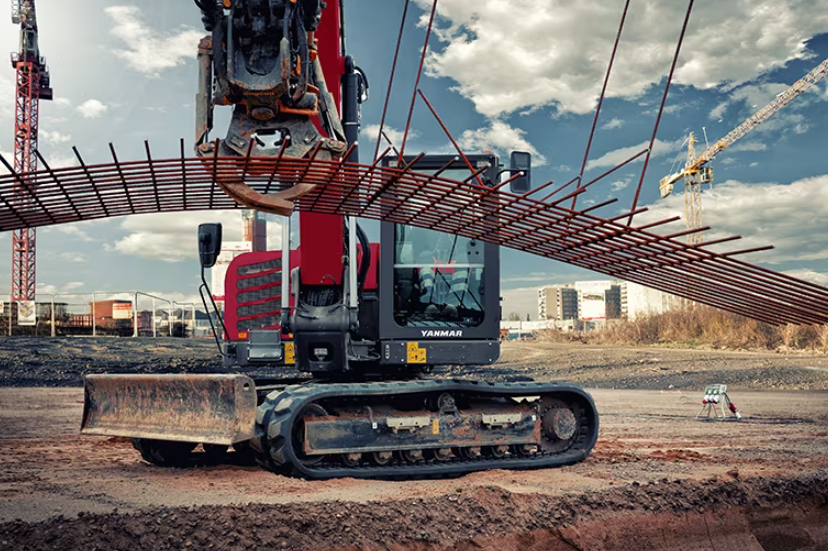

Добре проектираната ходова част е основата на успеха – тази на SV120 се характеризира с изключително здрав дизайн, високо ниво на стабилност, мощни характеристики на шофиране и индивидуални конфигурации, които да отговарят на текущата задача. Заоблената форма на греблото на булдозера осигурява отлично движение на материала по време на изравняване, а допълнителната му ширина перфектно съответства на тази на веригите. По този начин работата с кофата може да се извършва директно срещу греблото – полезно при задачи като почистване на обекта. Опционалната плаваща позиция осигурява допълнителна опора.
Интелигентен контрол

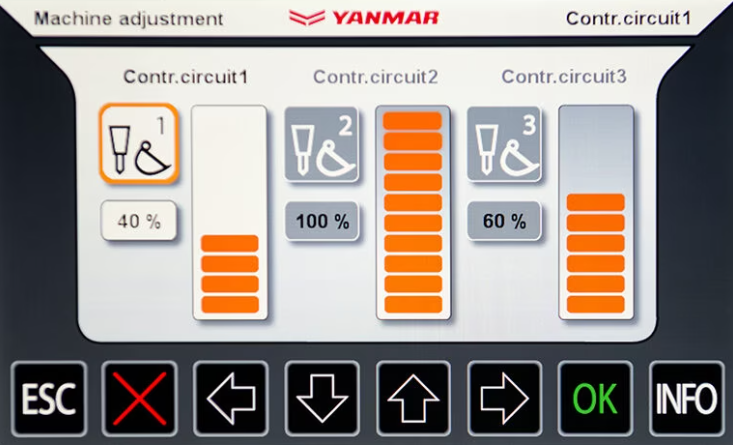

Контрол с върха на пръстите
С помощта на системата за управление с върха на пръстите, разположена на левия джойстик, електропропорционалното управление на усъвършенстваните хидравлични функции е особено лесно. Операторът може да дозира потока на масло от нула до максимум с изключителна прецизност, което улеснява задействането на прикачни устройства като кофа тип „мида“, кофа с подвижна дъска или метачна машина. Това повишава производителността, като същевременно намалява умората на оператора.
Камера за задно виждане
SV120 предлага добра видимост във всички посоки, но е допълнително оборудван стандартно с камера за задно виждане. Това не само позволява по-безопасно движение на заден ход на натоварени площадки, но и дава подобрена видимост на ситуацията при завъртане на машината. Предлага се и опционална камера за задно виждане, като данните се показват в ясна подредба, подобна на тази на смартфон, на 7-инчовия централен дисплей с антирефлексно покритие.
Специализирано за вашата работа
Yanmar предлага множество опции за оборудване, които спомагат за повишаване на производителността при специфични задачи, като същевременно намаляват износването и повредите. Изборът на стрели включва моноблок за ултрабърза работа и тежки товари, както и двукомпонентни съчленени стрели за изключителна вертикална дълбочина на копаене и по-големи височини на разтоварване. И двете могат да се използват с кофи с различна дължина за по-голям обхват. Опциите за вериги, подходящи за различни терени, включват гума, стандартна стомана и широка стомана, докато комбинирана верига Roadliner е доказана на много видове почва. Само гумираните стоманени плочи трябва да се сменят, когато са износени – не цялата верига. Изборът на гребло включва плаващо положение и опция за екстра широка 2800 mm.
Оборудване
- Дизелов двигател с филтър за твърди частици (DPF)
- Стоманена релса
- Стоманена релса с гумено покритие
- Булдожерно острие
- Плаващо положение на булдозерното острие
- Моноблокова стрела
- 2 броя бум
- Пропорционален 4-ти контур
- Хидравлична инсталация за система за бързо закрепване
- Допълнителна противотежест (+480 kg)
- Автоматичен празен ход
- Биоразградимо хидравлично масло
- Пакет осветление
- Пакет LED осветление
- Работна светлина, монтирана на стрелата
- Въртящ се маяк
- Кука за товарене с болтове за прът на кофата
Комфорт
- Плъзгащ се прозорец от дясната страна
- Пакет „Комфорт“
- Климатизация
- Независимо дизелово отопление с подгревател на блока на двигателя
- Комфортна седалка
- Премиум място
- Предпазител за преден прозорец
- Подглавник
- Електрическа помпа за зареждане с гориво
- Хладилна кутия
- Централно гресиране
Безопасност
- Сертификат за повдигане
- Пакет за безопасност
- Предпазна решетка за покрив
- 2 kg ABC прахов пожарогасител
- Аларма за пътуване
- Устройство против кражба
- Електронно устройство против кражба
- Автоматично изключване на двигателя
- Специална боя
